X선 이물검출기기
IX-G Series
중량검사기능탑재
유전적 알고리즘 S/W탑재

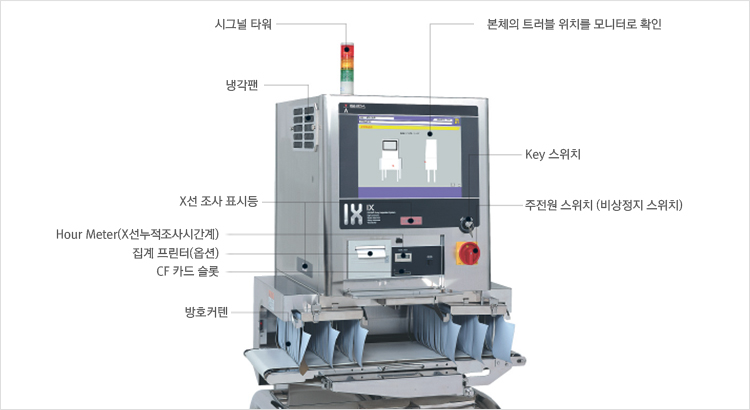

제품상세
조작성
15인치 대화면 모니터
  • 보기쉽고 조작하기 쉬운 터치 판넬
  • 여러가지 검사 화상이나 조직화면을 보고 사용하기 쉽게 되어 조작성이 큰 폭으로 향상되었습니다.
  • 운전중 화상 확대 가능
조작성
  • 자동설정 기능이 한층 더 강화 : 피검사율을 1~3회 흘리는 것만으로도 X선 출력(관전압,관전류),화상강조,강도레벨 등의 항목을 자동적으로 설정할 수 있습니다.
  • OS에 Windows-XP 버전 채용: 민첩한 가동과 정보처리능력이 향상되어 조작성이 향상되었습니다.
  • 워밍업 시간의 단축: 워밍업 시간이 불과 1분30초에 완료됩니다.
  • Calibration의 불필요: 운전중 일정시간마다의 Calibration 고정이 불필요합니다.

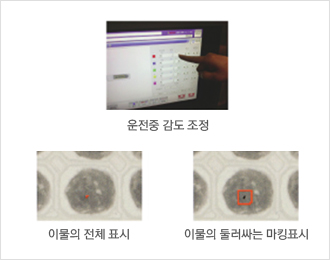

  • 운전중 정지화면을 보면서 감도조정이 가능: 운전중이라도 라인의
    장치없이 검출감도를 조절 할 수 있습니다.
  • 2종류의 이물 표시가 가능: 이물질을 보기쉽게 하기위해 운전중이라도 이물이 전체표시되는 것을 이물만 둘러싸는 마킹표시로 전환 할 수 있습니다.
신뢰성

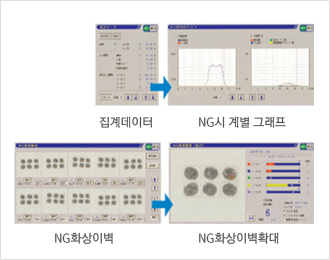

다양한 데이터 관리가 가능
  • 운전중에도 여러가지 데이터 확인이 가능
  • CF카드로 DATA관리
  • 집계 DATA와 NG화상 이벽 등 보존이 가능합니다.
안전성
안전성
  • 본 장치는 케이스 내부에서만 X선을 조사하는 구조로서 기기 외부에 누설되는 X선이 1 uSv/h로 설계되어 있기때문에 과학기술부 고시 제2004-18호의 방사선기기의 설계승인 및 검사에 관한 기준에 만족하는 기기입니다.
  • 본 기기에서 조사하는 X선에 의한 식품의 흡수 선량은 식품 위생법 관련 규칙으로 정해진 흡수선량(0.1Gy 이하)에 적합합니다.
작업자에 대한 안전대책
  • X선 조사중에는 전면, 측면의 적색 램프가 점등합니다.
  • 전면 문이 조금이라도 열리면 즉시 X선 조사가 중지됩니다.
  • 방호커텐, 컨베이어 등의 부품이 오부착 또는 장착이 안되었을 경우에는 X선 조사가 되지 않습니다.
  • 기기 내부에 손 삽입 금지경고 스티커가 부착되어 있으며 실수로 내부에 손이 삽입되었을 경우 체류센서의 작동으로 즉시 X선의 조사가 중지됩니다.
식품에 대한 안전대책
  • X선 조사부에 식품이 체류 했을 시 X선의 조사를 중지합니다.
  • 운전개시시 일정시간 강제적으로 배분 작동 신호를 발산합니다.
HACCP SYSTEM 대응가능
  • HACCP 물리적(Physical) 위해요소인 금속, 돌, 유리, 프라스틱류 등이 검출가능하며, 2006년부터 어육가공품(어묵류), 냉동수산식품(어류, 연체류, 조미가공식품), 냉동식품(피자류,만두류,면류), 빙과류, 비가열음료, 레토르트식품 등을 제조가공하는 경우 HACCP를 적용이 의무화 됩니다.
  • 미국, 일본, 유럽연합, 국제기구(Codex WHO, FAO) 등에서도 모든 식품에 HACCP를 적용할 것을 권고하고 있습니다.
청결성
높은 청결성으로 HACCP에 대응 가능

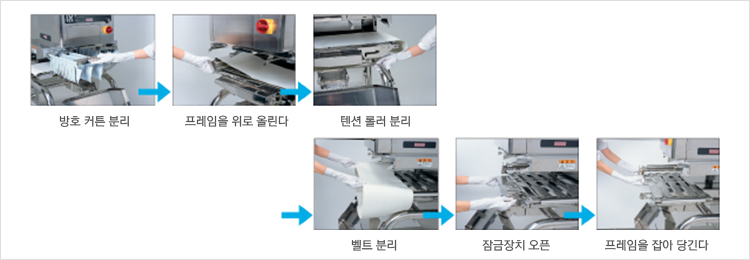

  • 간단하게 분해해서 물로 씻는 것이 가능
  • 컨베이어 내부 방수사양(IP66대응) 방호 커텐 및 컨베이어는 간단히 탈착이 가능
  • 청소의 방해가 되는 가로줄이 적은 OPEN구조로 걸레나 호스를 사용한 청소가 간단합니다.
기능성

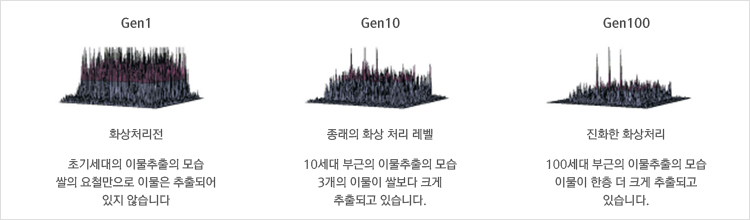

업계처음,GA(유전적 알고리즘)을 탑재
  • 진화적 화상 처리에 의한 고정밀도 이물 검출
  • 화상처리의 최신 기술인 진화적 화상처리를 채용
  • 생물계에 있어서의 유전과 진화의 메커니즘을 화상 처리의 알고리즘에 응용해 이물을 검출한다고 하는 목적에 대해서 그 최적화를 컴퓨터 스스로가 실시합니다. (예 : 냉동 볶음밥의 이물 검출)

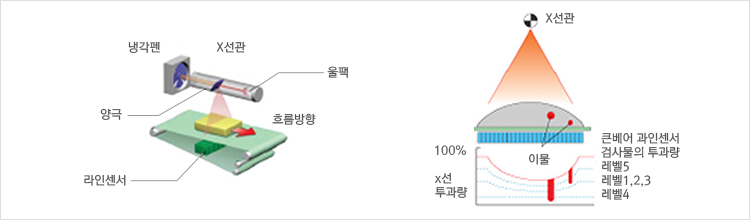

검출원리
  • 컨베이어상을 흐르는 피검사물에 X선을 조사해 라인 센서가 수광한 투과 X선을 독자적인 5단계 화상해석 기술에 의해 이물의 혼입이나 결함이 있는 물건등을 판별합니다.

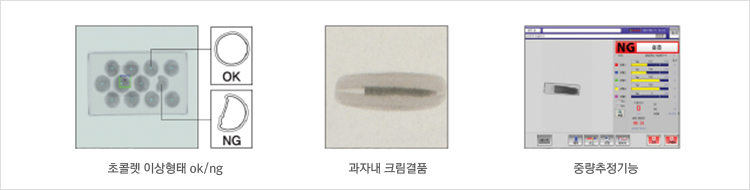

결품 검사 기능의 향상 및 중량 추정기능 탑재
  • 종래의 총면적에 의한 검사 방법에서 각각의 면적을 보는 검사법을 채용함으로서 정확한 결품 검출이 가능해졌습니다

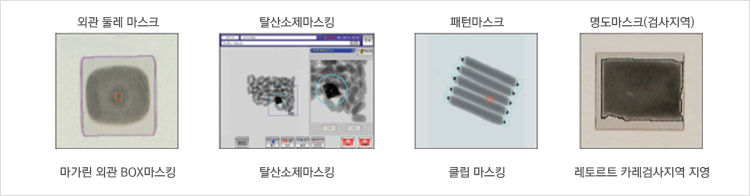

마스크기능을 탑재

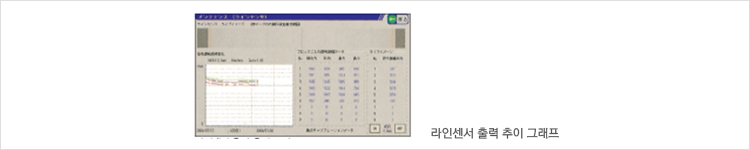

라인센서 출력추이를 모니터로 확인가능
  • 라인센서의 출력추이를 모니터 함으로서 라인센서 수명 점검이 가능해져 돌연의 기계정지를 방지할 수 있습니다.
장점
IX-G Series의 5가지 장점으로서, 식품가공라인의 안심, 안전에 적합합니다.
식품의 이물질 혼입에 대한 소비자의 안심, 안전의식이 점차 높아지고 있는 상황에서 이물의 혼입 및 결품 등을 간단한 조작에 의해 보다 고정밀도로 체크될 수 있는 시스템이 요구되어지고 있습니다. 이러한 시대의 요구에 대응하기 위해 식품유통 분야의 풍부한 필드 경험을 바탕으로 (주)ISHIAD가 X선이물검출장치 IX-G Series를 신개발하였습니다.
기능성
  • 화상처리에 최신기술 GA/유전적알고리즘을 탑재 폭넓은 X선 출력으로 다채로운 이물질 검출이 가능
  • 피검사물의 밀도와 Size를 이용하여 중량검사가능
조작성
  • 15인치 대화면 모니터의 가이드 표시부로서 초보자도 사용하기 쉽게 실현
  • IX-G Series 제품소개 :
    본 제품은 일본 유통산업분야에서 110년 이상의축적된 기술력을 바탕으로 ㈜ISHDA에서 개발된 신규 ITEM으로서 세계 최첨단 글로벌기업의 자존심을 걸고 개발된 제품입니다. 종래의 금속검출뿐 아니라 금속검출기에서 불가능했던 비금속 이물(유리,돌,경골,고무등)의 검출에도 탁월한 성능을 발휘하며 특히 식품을 금속으로 포장하고 있는 용기(알루미늄 포장재, 통조림캔 등) 내의 이물검출도 가능하게 한 제품으로 식품가공업체의 PL 및 HACCP대용등 품질관리에 탁월한 성능을 발휘 할 수 있는 최첨단의 이물검사기기 입니다.
신뢰성
  • 제품의 신뢰성 및 추적성을 재고한 풍부한 DATA 관리기능이 강화
청결성
  • All 스텐레스 본체로서 컨베이어실은 방수(IP66)구조 위생면을 고려한 HACCP대응의 본체구조
안정성
  • 각종 인터록 기구 및 기능을 탑재해서 사람,식물에 높은 안전성을 확보
표준사양
항목 / Model IX-G-2450/IX-G-2475 IX-G-4075 / IX-G-4075-A
X선 관전압 25~50Kv/20~75Kv 25~79Ky
X선 관전류 1~5mA/1-8mA 1-8m
X선 출력 max150W/max800W 300W
X선 방호 간이탈착식 간이탈착식
X선 누설선량 1/h 이하전체 1/h 이하전체
피검사물 형태 포장품/비포장품 가능 포장품/비포장품 가능
검사범위 길이 20~450mm (포장품사양) 20~450mm (포장품사양)
~240mm ~400mm
높이 ~120mm ~150mm/220m/m
반송컨베이어 재질 우레탄(백색) 우레탄(백색)
치수 800mm(길이) 270mm(폭) 800mm(길이) 430mm(폭)
반송속도 10~60m (옵션:90mhm) 10~60m/hm
반송중량 max : 2kg/ 옵션 : 4kg
(단,속도10~30m/분)
max : 5kg/ 옵션 : 10kg
(단,속도10~30m/분)
전원 단상 AC220V/500W 3.5A 60Hz
/650W,45A(진압변동: 0.10%)
단상 AC220V/700W/
5A/60HZ(진압변동: 0.10%)
보호구조 ip 65(검사실 대상) ip66(검사실대상)
사용온/습도 사용온도 : 0~ 350 상대습도 30~85 사용온도 : 0~ 350 상대습도 30~85
예약등록수량 100품종 100품종
본체중량 190kg 230kg
조작부 15인치 터치판넬 15인치 터치판넬
OB windows xp windows xp
소음정도 75db 이하 75db 이하

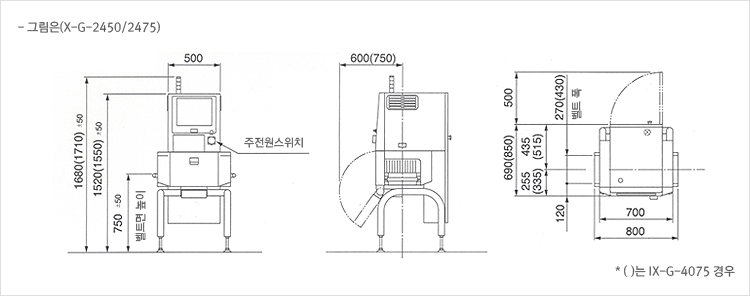

참고도면

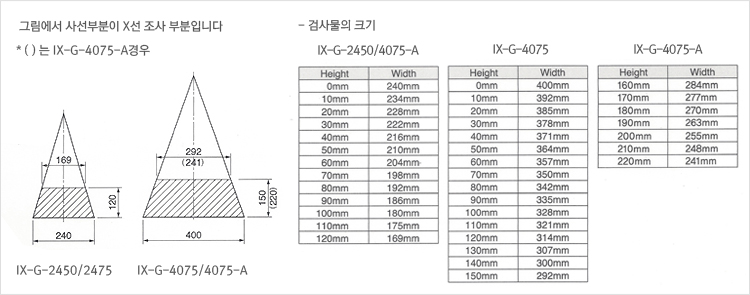

검사가능범위
